融合投影调试：非线性校正与边缘融合

1、融合投影非线性校正。

进行非线性校正，首先应该把系统切换到全屏模式（控制\全屏），然后按F7键，显示出校正网格，现在可以对网格的位置进行编辑。

1）、在某点区域范围内点击鼠标左键，当点变为红色色表示已选中该点。

2）、对于选中红色点，可以按键盘的方向键来移动该点，每次移动一个像素。

3）、当鼠标选中其他点或在其它区域点击时，上次选中的点自然退出选中状态。

4）、当所有屏幕的网格均以对齐，按F7键切换到播放模式，观看校正后的播放效果。

如需调整可以按F7键显示校正网格进行编辑，可以如此反复，直到无明显几何变形为止。

2．融合投影-边缘融合。

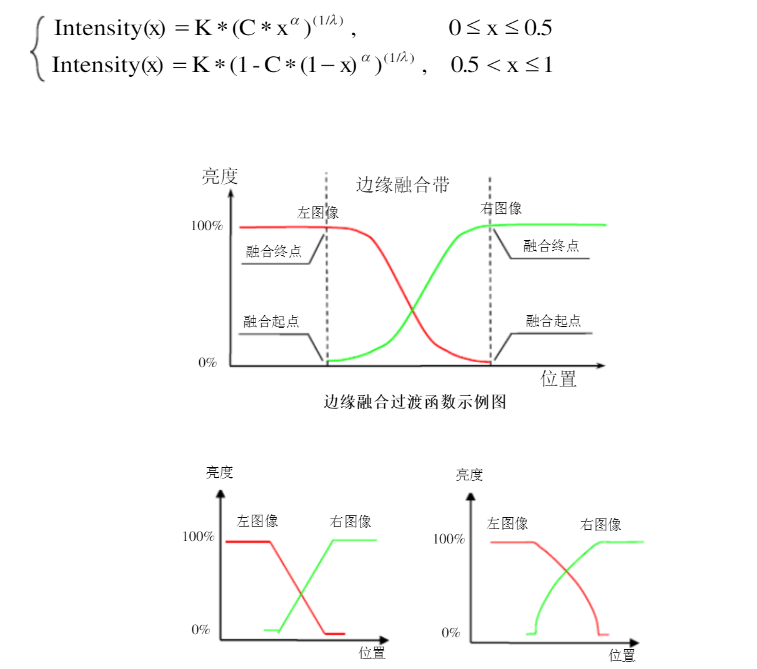

Alpha和Gamma参数：这两个参数来控制融合带灰度的变化过程，从融合带最边开始，其亮度为0.0，到融合带截止，其亮度保持原样，即认为为1.0。其过渡由下函数表示，示意图如下，x为融合带的位置，K、C为常数。不同Alpha和Gamma表示的曲线见图。
